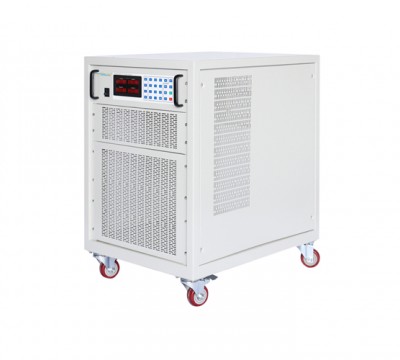

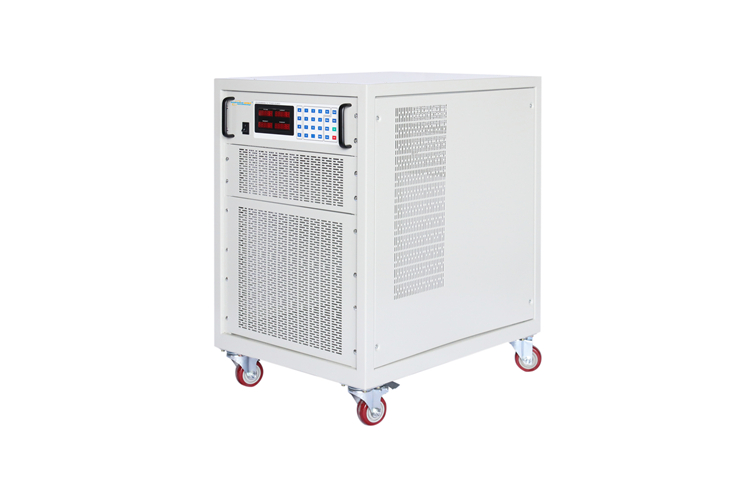

寧波廠家高精度大功率開關電源雙向直流電源

0-600V大功率穩壓電源-大功率直流電源

產品概述 Product overview

IPDC1000系列雙向直流電源是采用三相PFC回饋式設計,純數字化PWM整流技術,功率因數高，對電網污染小，輸出精度高，動態響應速度快，能量100%回饋電網;廣泛適用于新能源汽車電機、電控測試、動力電池組充放電測試、以及其他電力電子測試等領域產品的前期研發、后期型式試驗、可靠性測試，以及生產線產品出廠測試。滿足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中測試項目對電源的使用要求;亦可用于新能源電動汽車充電樁老化測試.

注：可訂制輸出多通道。

產品特點 Product features

三相P.F.C回饋設計, 采用DC/DC雙向變換雙級電路,電氣完全隔離;

100%能量回饋,饋網電流污染小，輸入功率因數高:＞0.99,額定工作時諧波＜3%;

智能監控功能,友好的人機界面,可通過CAN總線或PC遠程控制;

具有恒壓恒流功能,且電壓電流可以0-100%量程調節,電源/負載可雙模式運行;

整機具有手動控制功能和自動控制功能;

動力接入和輸出接口，具有電氣安全防護功能;

設備具有缺相、過流、過壓、過載和短路保護功能;

可按照客戶需求定制.
寧波廠家高精度大功率開關電源雙向直流電源

產品原理 Product principle

0-600V大功率穩壓電源-大功率直流電源

軟件操作界面

0-600V大功率穩壓電源-大功率直流電源

產品參數：

型號Mode IPDC 1050 IPDC 1100 IPDC 1150 IPDC 1200 IPDC 1300 IPDC 1500



容量 Power 50 KW 100 KW 150 KW 200 KW 300 KW 500 KW



制作方式 Working 開關 Switch PWM

輸入INPUT 相數 Phase 3φ4W+PE 三相四線+地線

電壓 Voltage 380V±15%

頻率 Frequency 47 Hz – 63 Hz

功率因素 PFC ≥0.99 (額定功率）

電流諧波 THDI ＜3%（ 額定功率）;放電能量高品質100 %回饋電網， 高效節能， 對電網無污染

輸出OUTPUT 電壓 Voltage 電流 Current

0 – 500 V ±0 – 150 A ±0 – 300 A ±0 – 450 A – – –



0 – 800 V ±0 – 90 A ±0 – 180 A ±0 – 270 A ±0 – 360 A ±0 – 540 A ±0 – 900 A



0 – 1200 V ±0 – 60 A ±0 – 120 A ±0 – 180 A ±0 – 240 A ±0 – 360 A ±0 – 600 A



LCD顯示Display 電壓Vrms、電流Arms、 功率Wattage、時間Time

電壓紋波rms Voltage Ripple 0. 2% FS(滿量程）

電流紋波rms Current Ripple 0.3 % FS(滿量程）

穩壓精度Voltage Regulation ≤±0.5 % FS( FS Resistor Load ）

穩流精度Current Regulation ≤±0.5 % FS( FS Resistor Load ）

電源調整率 Linear Regulation ±0.1 % FS

負載調整率Load Regulation ± ≤0.1 %

時間精度Time Setting 0 . 1 sec+ 0 . 1 %

電壓解析度Voltage Resolution V0＜1000 V: 0.1 V； V 0≥1000 V: 1 V

電流解析度Current Resolution 輸出  Io＜ 10 A:分辨率0 . 001 A；   輸出100＞ Io≥ 10 A:分辨率0 . 01 A； 輸出1000 A＞Io≥100 A:分辨率0 . 1 A； 輸出Io≥1000 A:分辨率1 A；

設定項目 電壓調節CV 0 – 100 %額定電壓可調

電流調節CC 0 – 100 %額定電流可調

功率調節CP 0 – 100 %額定功率可調

設定精確度 電壓 Voltage ±0.5 % FS

電流 Current ±0.5 % FS

功率 Wattage ±0.5 % FS

測量精確度 電壓Voltage ±0.5 % FS±2 dgt

電流Current ±0.8 % FS±2 dgt

功率Wattage ±0.8 % FS±2 dgt

存儲組數 Memory 共9組， 每組可記憶電壓、電流值， 可快速方便調用

可程組數 Programmable 共30組， 每組可運行電壓、電流、上升時間、運行時間

通訊接口Interface RS 232 C【IEEE 488 . 2 ( GPIB)可選】

電磁兼容 EMC 輸入EMI濾波器

限流設定I-LIM Set 0-Max Current（ 超過電流設定值電源保護， 停止輸出）

限壓設定V-LIM Set 0-Max Current（ 超過電壓設定值電源保護， 停止輸出）

保護Protection 過壓Over voltage 過流Over Current 過溫Over Temp 過載Over Load 短路Short Circuit

冷卻方式 Cooling 風扇強制冷卻

重量( Kg) 600 800 1200 1600 2200 4000

體積 W×H×D( mm) 1200×1800×850 1400×1800×850 1600×1800×1200 1600×2000×1200 1600×2000×1400  3600×2000×1200

運行環境Environment 0 – 40℃(室外-20℃ – 50℃需定制)       20-90%RH

◆規格如有變更恕不另行通知
